中文字幕一区人妻,色偷偷亚洲女人天堂网,亚洲无码专二区,嗯啊摸湿裤子app,国产老逼在线视频,操艹色在线高清,少妇久久久久久久久,好屌色青青操视频在线,九九九九性欲视频

環(huán)氧富鋅底漆生銹的6大真因：別讓百萬(wàn)防腐工程毀于細(xì)節(jié)

在鋼結(jié)構(gòu)防腐領(lǐng)域，環(huán)氧富鋅底漆一直被視為“防腐之王”。尤其是在嚴(yán)格執(zhí)行國(guó)標(biāo)（如HG/T 3668-2020）的前提下，高鋅含量的富鋅底漆能通過陰極保護(hù)，讓鋼材“自己保護(hù)自己”。

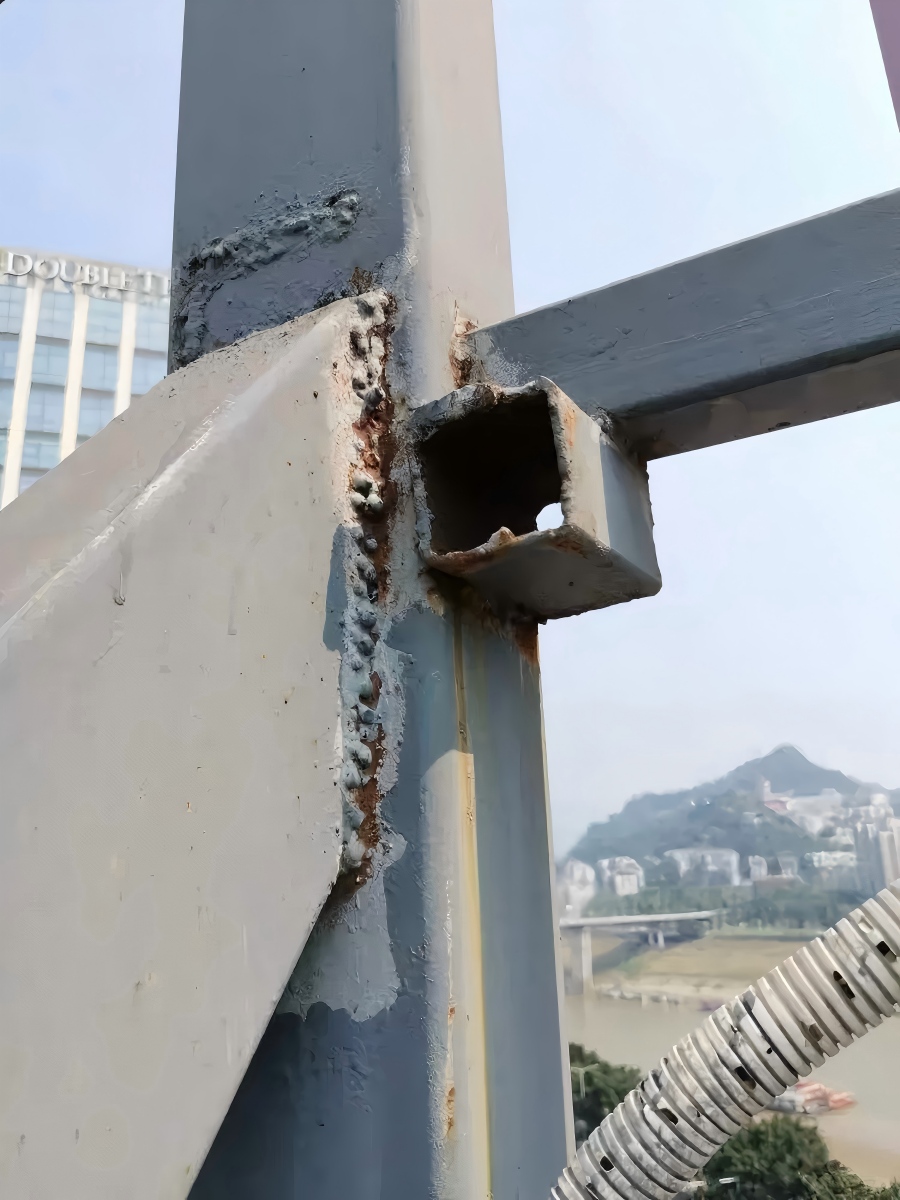

然而，我們弘方的技術(shù)團(tuán)隊(duì)在近期的現(xiàn)場(chǎng)走訪中發(fā)現(xiàn)一個(gè)值得注意的現(xiàn)象：許多客戶明確采購(gòu)了符合國(guó)標(biāo)的真富鋅底漆，嚴(yán)格按照配比施工，但短短幾個(gè)月后，焊縫、邊角、甚至大平面上依然出現(xiàn)了銹蝕。

這不禁讓人困惑：?jiǎn)栴}出在哪？難道富鋅底漆沒用嗎？

其實(shí)，答案遠(yuǎn)比你想象的復(fù)雜。經(jīng)過我們深入分析多個(gè)典型案例，發(fā)現(xiàn)90%的早期銹蝕都與鋅含量無關(guān)，而是踩中了以下6個(gè)致命陷阱。今天，弘方涂料為您逐一拆解，并給出可行的解決方案。

真因一：基材處理 “差不多就行” ，陰極保護(hù)成了 “斷路”

現(xiàn)象分析： 環(huán)氧富鋅底漆的防腐原理，是依靠鋅粉與鋼材表面緊密接觸，形成導(dǎo)電通路。當(dāng)發(fā)生電化學(xué)腐蝕時(shí)，活性更強(qiáng)的鋅粉會(huì)作為“犧牲陽(yáng)極”優(yōu)先腐蝕，從而保護(hù)作為“陰極”的鋼鐵基材。

致命錯(cuò)誤： 如果鋼材表面殘留氧化皮、鐵銹、油污，或者粗糙度（錨紋深度）不足（應(yīng)達(dá)到Sa2.5級(jí)，粗糙度40-70μm），富鋅漆中的鋅粉就無法與鋼鐵形成良好的電氣接觸。這相當(dāng)于在電線中間剪斷了——鋅粉再多，電流也流不過去，陰極保護(hù)自然失效。

? 弘方涂料建議： 嚴(yán)格執(zhí)行Sa2.5級(jí)噴砂除銹，表面呈現(xiàn)金屬灰白色，粗糙度達(dá)標(biāo)。若不具備噴砂條件，至少使用動(dòng)力工具打磨至St3級(jí)，徹底去除浮銹和油污。

真因二：干膜厚度 “偷工減料” ，鋅粉量根本不夠 “犧牲”

現(xiàn)象分析： 環(huán)氧富鋅底漆的陰極保護(hù)能力與干膜厚度直接相關(guān)。根據(jù)ISO 12944標(biāo)準(zhǔn)，富鋅底漆的干膜厚度通常要求達(dá)到60-80μm。

致命錯(cuò)誤： 現(xiàn)實(shí)中，為了省錢或趕工，往往出現(xiàn)以下情況：

? 單道噴涂過?。ㄖ挥?0-40μm）；

? 大面噴涂均勻，但邊角、焊縫、棱邊這些電流密度大的區(qū)域出現(xiàn) “薄涂” 或 “露底” 。

當(dāng)涂層過薄時(shí)，鋅粉總量不足，在腐蝕環(huán)境（尤其是海洋、工業(yè)大氣）中會(huì)迅速被消耗殆盡。一旦鋅粉耗盡，薄弱的有機(jī)樹脂膜根本無法阻擋水和氧氣，鋼材隨即生銹。

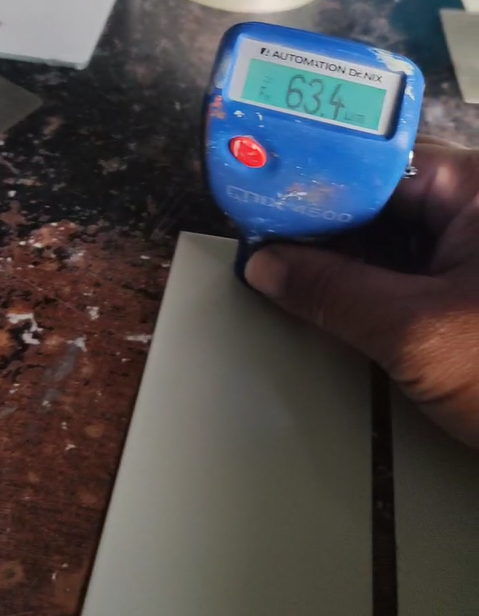

? 弘方涂料建議： 使用濕膜測(cè)厚儀和磁性干膜測(cè)厚儀全程監(jiān)控。對(duì)于邊角焊縫，建議先預(yù)涂一道，確保整體及局部膜厚均不低于60μm。特別注意：?jiǎn)蔚肋^厚易導(dǎo)致開裂，應(yīng)分兩道噴涂至目標(biāo)厚度。

真因三：稀釋劑亂加，鋅粉沉底、樹脂分離

現(xiàn)象分析： 環(huán)氧富鋅底漆是高固體分、高密度涂料。其中的鋅粉比重高達(dá)7.1（遠(yuǎn)重于一般顏填料）。

致命錯(cuò)誤： 一些施工人員為了便于噴涂，過量加入普通稀釋劑（甚至加入劣質(zhì)或錯(cuò)型號(hào)稀釋劑）。過度稀釋的后果：

1. 鋅粉沉降：密度大的鋅粉迅速沉底，桶內(nèi)和漆膜中鋅粉分布嚴(yán)重不均。

2. 樹脂上?。狠p質(zhì)的樹脂浮于表面，固化后形成一層沒有鋅粉的“假膜”。

這樣的漆膜，即使表面看起來完好，下面卻幾乎沒有鋅粉保護(hù)。打個(gè)比方：就像一碗粥，你只喝了上面的米湯，下面的米粒全浪費(fèi)了。

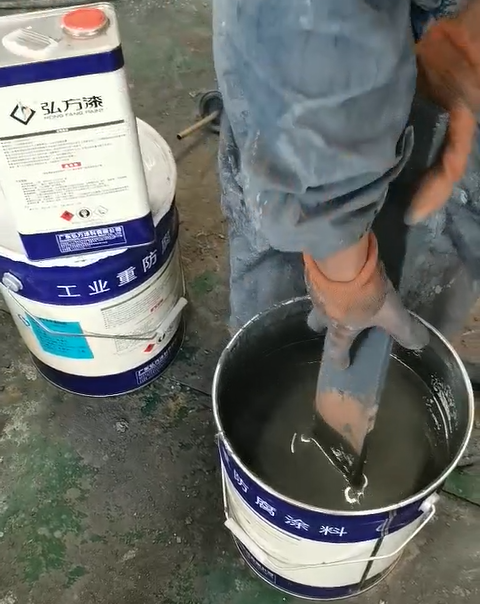

? 弘方涂料建議： 嚴(yán)格按產(chǎn)品說明書控制稀釋比例（通常不超過5%-10%），必須使用配套稀釋劑。使用前用電動(dòng)攪拌器徹底攪拌均勻，邊攪拌邊使用。

真因四：在 “錯(cuò)誤” 的底材上使用，越努力越尷尬

現(xiàn)象分析： 環(huán)氧富鋅底漆是專門為碳鋼、鑄鐵等易腐蝕基材設(shè)計(jì)的。它依靠的就是鋅與鐵之間的電位差。

致命錯(cuò)誤： 將富鋅底漆直接涂裝在：

? 不銹鋼表面：不銹鋼電位比碳鋼高，與鋅接觸會(huì)形成 “電偶腐蝕” ，加速鋅粉消耗甚至腐蝕不銹鋼。

? 鍍鋅板表面：鋅/鋅界面，無電位差，陰極保護(hù)失效，且附著力差。

? 非金屬表面（如舊漆膜、玻璃鋼）：完全無法導(dǎo)通，富鋅漆變成普通油漆，浪費(fèi)成本。

? 弘方涂料建議： 明確基材，對(duì)癥下藥。不銹鋼或鍍鋅件應(yīng)選用環(huán)氧磷酸鋅底漆或?qū)Ｓ玫灼?。舊涂層翻新時(shí)，先確認(rèn)底材類型再進(jìn)行配套設(shè)計(jì)。

真因五：涂層破損后 “裸奔” ，小傷口引發(fā)大災(zāi)難

現(xiàn)象分析： 涂層在運(yùn)輸、吊裝、焊接過程中難免發(fā)生磕碰、劃傷。環(huán)氧富鋅底漆的陰極保護(hù)具有 “小面積破損自修復(fù)” 特性——只要破損面積小，周邊鋅粉會(huì)對(duì)裸露鋼材提供保護(hù)。

致命錯(cuò)誤： 當(dāng)破損面積較大或連續(xù)成片，而工程方選擇無視、直接上面漆，或用普通膩?zhàn)犹钛a(bǔ)。此時(shí)裸露鋼材面積過大，周邊鋅粉不足以提供足夠保護(hù)電流，導(dǎo)致 “大陰極（完好處）、小陽(yáng)極（破損處）”，破損處腐蝕速度反而急劇加快。

? 弘方涂料建議： 面漆噴涂前，必須對(duì)所有破損、焊接燒蝕區(qū)域進(jìn)行預(yù)修補(bǔ)。用同款富鋅底漆加稀釋劑調(diào)至合適粘度，刷涂修補(bǔ)，干膜厚度不低于原涂層。

真因六：片面追求 “高鋅” ，忽略了樹脂與固化劑匹配

現(xiàn)象分析（進(jìn)階坑點(diǎn)）： 市面上一味宣傳 “鋅含量越高越好” 。實(shí)際上，干膜中金屬鋅含量超過80%后，漆膜連續(xù)相（樹脂）過少，會(huì)導(dǎo)致涂層孔隙率高、內(nèi)聚力差、脆性大。

致命錯(cuò)誤： 高鋅、低樹脂的涂層干燥后像“粉筆”一樣疏松。腐蝕介質(zhì)（水、氯離子）輕松穿透孔隙直達(dá)鋼材表面，引發(fā)膜下腐蝕——表面看不到銹，但內(nèi)部已經(jīng)銹穿，即“閃銹”或“早期膜下銹蝕”。

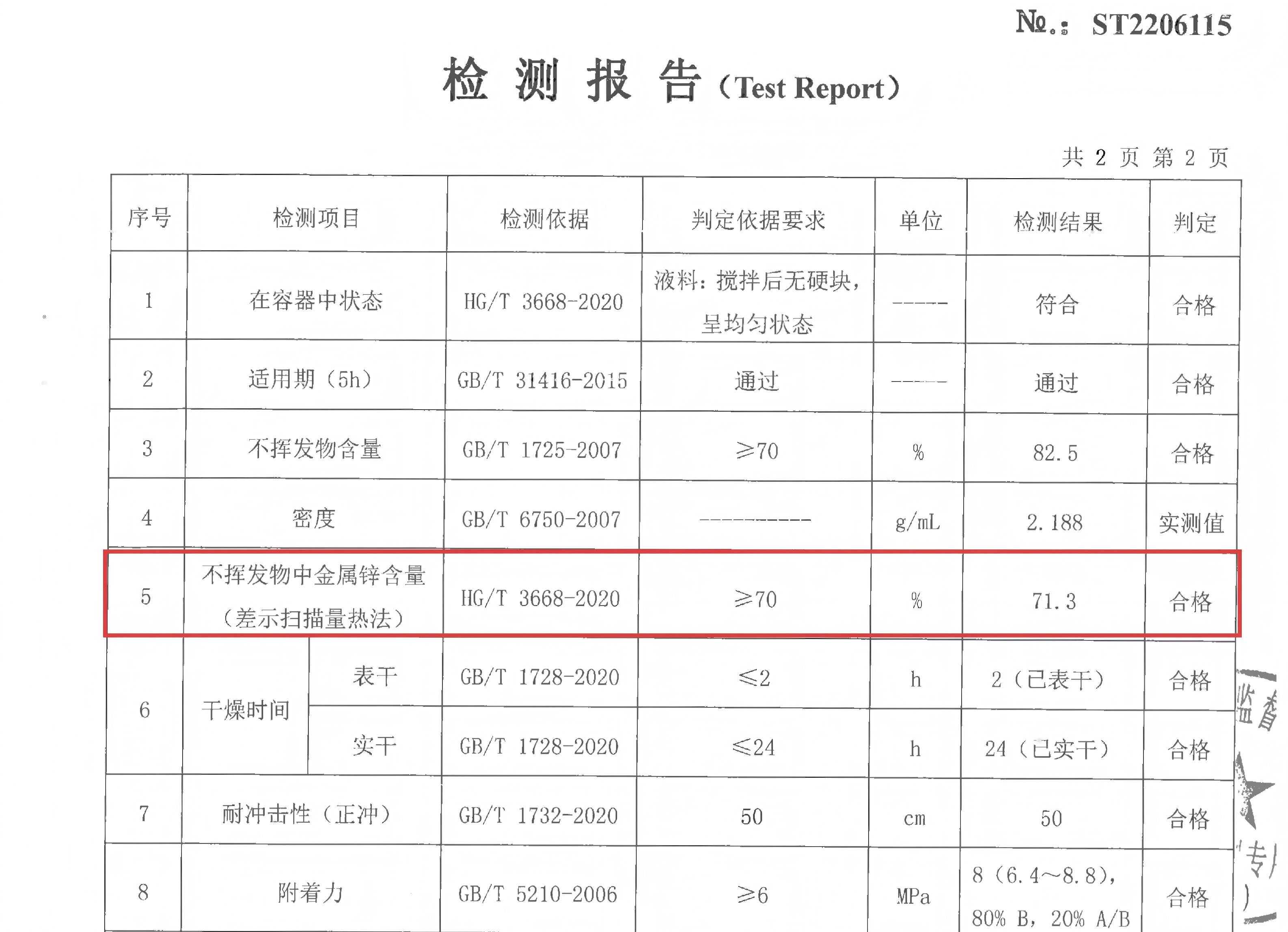

? 弘方涂料建議： 不盲目追求數(shù)字，選擇配方平衡的產(chǎn)品。工師防腐提供的環(huán)氧富鋅底漆，嚴(yán)格按照國(guó)標(biāo)中I型（金屬鋅含量≥60%）和2型（≥70%） 生產(chǎn)，既確保導(dǎo)電通路又保證漆膜致密性。索取第三方檢測(cè)報(bào)告，重點(diǎn)關(guān)注“不揮發(fā)分中金屬鋅含量”。

結(jié)語(yǔ)：真正的防腐，始于敬畏細(xì)節(jié)

環(huán)氧富鋅底漆是一把 “防腐利刃” ，但它需要專業(yè)的磨刀石——正確的基材、標(biāo)準(zhǔn)的膜厚、規(guī)范的施工和嚴(yán)格的修補(bǔ)。

當(dāng)生銹發(fā)生時(shí)，請(qǐng)不要急于質(zhì)疑 “漆是假的” ，而是對(duì)照上述6條逐一檢查。很多時(shí)候，打敗我們的不是產(chǎn)品質(zhì)量，而是現(xiàn)場(chǎng)一個(gè)個(gè)被忽略的細(xì)節(jié)。

作為一家專注于工業(yè)重防腐領(lǐng)域20年的廠家，弘方涂料不僅為您提供符合國(guó)標(biāo)、真材實(shí)料的環(huán)氧富鋅底漆，更愿意為您提供從底到面的完整配套方案與現(xiàn)場(chǎng)施工指導(dǎo)。

您遇到過富鋅底漆生銹的 “疑難雜癥” 嗎？歡迎在評(píng)論區(qū)留言或私信我們，一對(duì)一為您免費(fèi)診斷！
